Reagie­ren Sie zeit­nah auf neue Her­aus­for­de­run­gen in Ihren Pro­duk­ti­ons­pro­zes­sen. Unsere Vor­führ- und Mes­se­ma­schi­nen sind nahezu neu­wer­tig, per­fekt aus­ge­stat­tet und . sofort ver­füg­bar. Wie auch für alle unsere Schleif­ma­schi­nen gilt: Wir bauen für Sie die opti­male Maschine. Des­we­gen pas­sen wir soweit sinn­voll auch diese Maschi­nen an ihre indi­vi­du­el­len Erfor­der­nisse an. So kön­nen Sie durch­star­ten, wäh­rend andere noch warten…

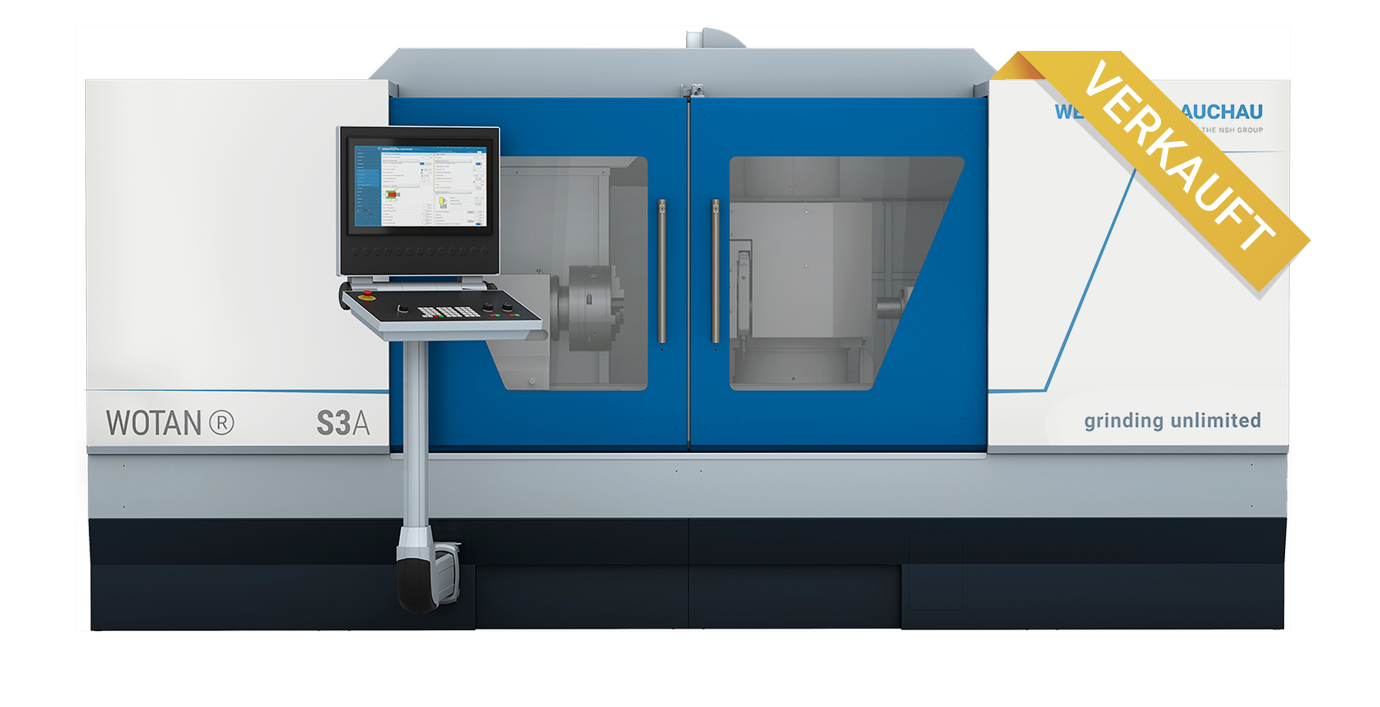

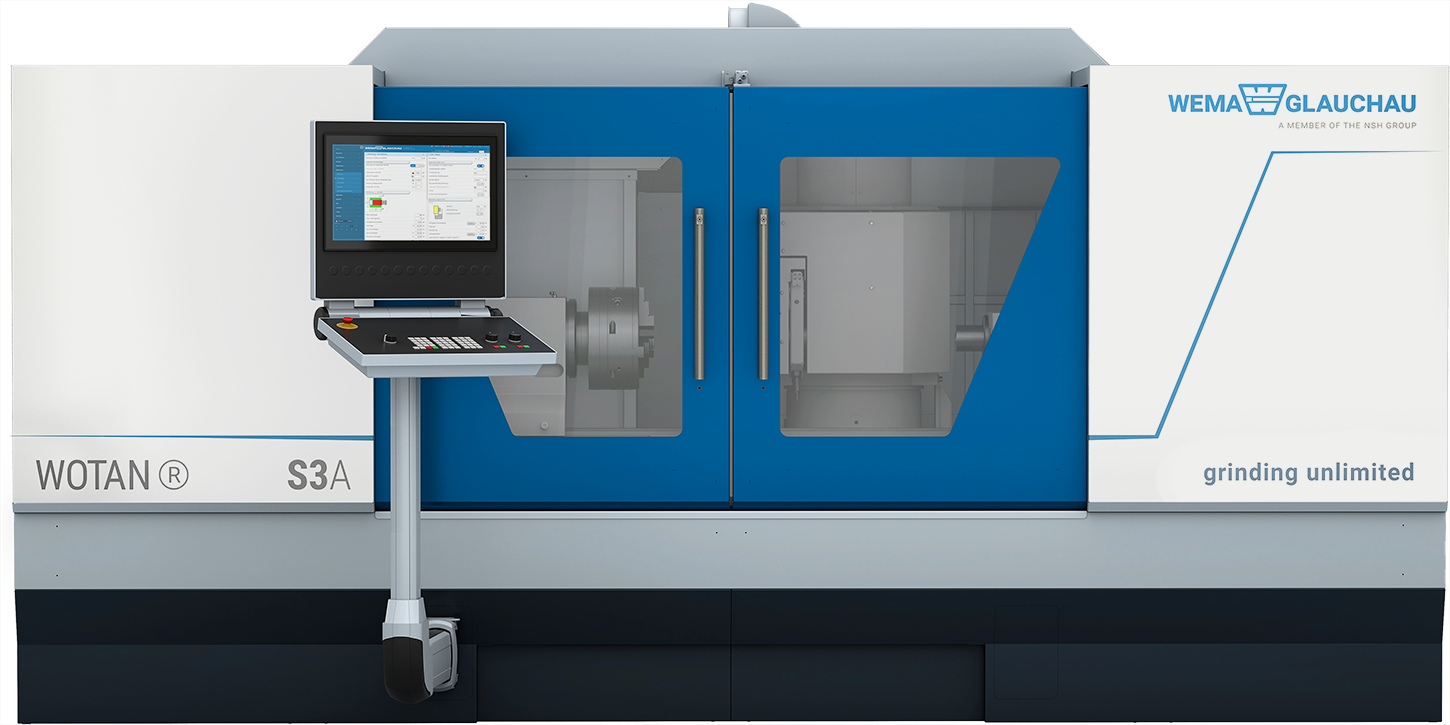

Sichern Sie sich unse­ren Star der dies­jäh­ri­gen Grin­ding­Hub – Sate-of-the-Art im uni­ver­sel­len Außen­schlei­fen! Diese umfang­reich aus­ge­stat­tete Außen­rund­schleif­ma­schine S3A mit Gra­nit­bett haben wir spe­zi­ell für die Grin­ding­Hub 2024 gefertigt.

S3A-1000

• Bau­jahr: 2024
• Betriebs­zei­ten: aktu­ell in der Inbetriebnahme-Phase
• allg. tech­ni­sche Parameter:
  • Spit­zen­höhe:
    • › 275 mm ohne Lünette
    • › 225 mm mit Lünette
  • max. Werk­stück­länge: 1.600 mm (zwi­schen Spitzen)
  • max. Werk­stück­ge­wicht (inkl. Spannfutter):
    • 600 kg zwi­schen Spitzen
    • 300 kg flie­gend gespannt
  • max. Außen­schlei­flänge: 1.600 mm
  • Voll­um­hau­sung
  • Gra­nit-Stein­bett
  • voll hydro­sta­ti­sche Ach­sen (Ver­schleiß­frei)
  • Line­ar­mo­to­ren in allen Line­ar­ach­sen (Ver­schleiß­frei)
• Werk­stück­spin­del­seite:
  • Werk­stück­spin­del mit manu­el­ler B1-Zylin­der­kor­rek­tur, Direkt­an­trieb, C‑Achse-Funk­tio­na­li­tät (hoch­auf­lö­sen­der Dreh­ge­ber) für Exzen­ter- und Unrund­bau­teile (Flä­chen usw.), MK5 Innen­ke­gel, ISO 702 Größe 6 Form A Spindelnase
• Spann­sys­tem /​‑Futter:
  • zwi­schen Spitzen-Bearbeitung
  • 1x 2‑Punkt-Lünette Ø6-Ø100
  • 3‑Backenfutter oder andere Spann­mit­tel und Lünet­ten sind verfügbar/​möglich
• Reit­stock:
  • halb­au­to­ma­tisch – Feder vor­ge­spann­ter, hydrau­lisch ent­span­nen­der Reit­stock (mit Fußschalter)
  • Pino­len-Durch­mes­ser 80 mm
  • Pino­len-Hub 80 mm
  • MK5
• Außen­rund­tisch
  • 2 ein­fa­che Rie­men­spin­deln hin­ter­ein­an­der ange­ord­net (AB)
  • Antriebs­leis­tung 14,6 kW
  • max. Umdre­hun­gen 3.800 U/​min
  • Vc max in Abhän­gig­keit der Schei­ben­ab­mes­sun­gen und Dichte
    • Ø500x50xØ203,2 mit 80 m/​s
    • Ø500x50xØ203,2 mit 63 m/​s
    • Ø500x80xØ203,2 mit 55 m/​s
  • stu­fen­los verstell/​drehbar mit hoch­auf­lö­sen­den Gebersystem
  • schal­ten­der Mess­tas­ter zur 0‑Punkt-Erken­nung in Z und um die C‑Achse
• Motor­kühl­ag­gre­gat
• Absau­gung
• Acou­stic Emission:
  • AE-Sen­sor in der Außenschleifspindeln
• Steue­rung:
  • Sie­mens Sinu­me­rik One
  • WOP-Touch^TM
• wei­te­res Zube­hör auf Anfrage

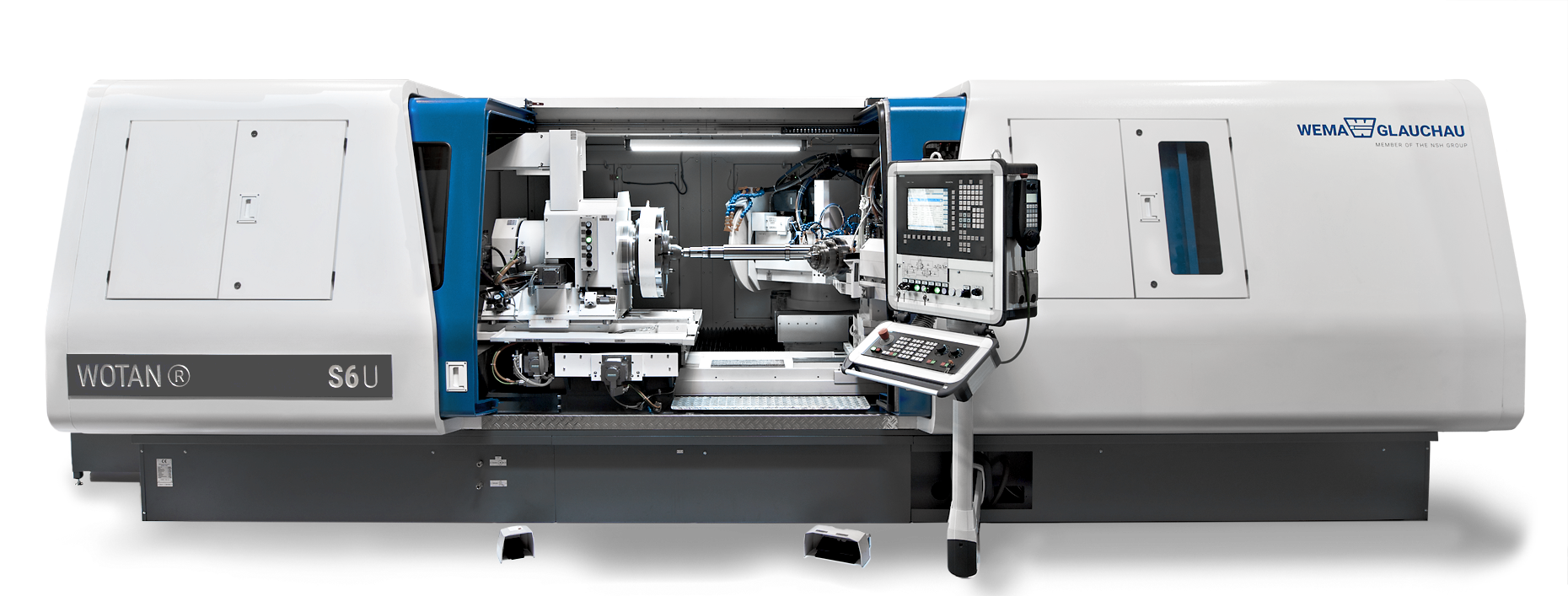

Brin­gen Sie maxi­male Fle­xi­bi­li­tät in Ihre Schleif­pro­zesse – mit unse­rer leis­tungs­fä­higs­ten Uni­ver­sal­schleif­ma­schine S6U in der Langaus­füh­rung. Die Maschine von 2022 haben wir betriebs­in­tern für Vor­füh­run­gen, Probe- und Lohn­schlei­fen eingesetzt.

S6U Lx1100/2200/1400-B1/B2/B3‑C

• Bau­jahr: 2022
• Betriebs­zei­ten: Ein­schicht­be­trieb ca. 1.600 h
• Umlauf­durch­mes­ser:
  • 650 mm über der Längs­ver­stel­lung der Werkstückspindel
  • 820 mm flie­gend vor der U‑Achse/​Brücke
• max. Werk­stück­länge: 2.950 mm (zwi­schen Spitzen)
• max. Werk­stück­ge­wicht (inkl. Spannfutter):
  • 450 kg zwi­schen Spitzen
  • 650 kg flie­gend gespannt
• max. Innen­schlei­flänge: 500 mm (Mehr mög­lich auf Anfrage)
• max. Außen­schlei­flänge: 2.000 mm
• Spann­sys­tem ‑Fut­ter:
  • 3‑Backenfutter Ø400
  •  Elek­tro-Per­ma­nent­ma­gnet Ø500
• Lünet­ten:
  • 1x Lünette Ø30-Ø160
  • 1x Lünette Ø120-Ø250
  • 1x Lünette Ø220-Ø360
  • 1x Lünette Ø350-Ø500
• Acou­stic Emission:
  • AE-Sen­sor in der Außen­ab­richt­spin­del und am ste­hen­den Außenabrichter
  • AE-Sen­sor in der Innen­ab­richt­spin­del und am ste­hen­den Innenabrichter
• Steue­rung:
  • Sie­mens 840D SL
  • WOP-Touch^TM
