Für kom­ple­xere Auf­ga­ben ist mit der S6U eine Uni­ver­sal­schleif­ma­schine zur 4‑Sei­ten- Bear­bei­tung aller gän­gi­gen Werk­stück­grö­ßen ver­füg­bar. Die Maschine ist mit varia­bel bestück­ba­ren Außen- und Innen­schleif­ein­hei­ten aus­ge­stat­tet. Dadurch ermög­licht sie die Bear­bei­tung in nur einer Auf­span­nung und lie­fert ent­schei­dende Effi­zi­enz- und Präzisionsvorteile.

Viel­sei­tig­keit ist der Schlüs­sel zu wich­ti­gen Wett­be­werbs­vor­tei­len. Des­halb erlaubt es unsere Tech­nik, selbst kom­ple­xeste Abläufe in einer Maschine zu rea­li­sie­ren. Gleich­zei­tig ermög­li­chen unsere leis­tungs­fä­hi­gen Peri­pher­mo­dule eine fle­xi­ble Reak­tion auf Ihre ganz spe­zi­fi­schen Pro­duk­ti­ons­ab­läufe. So kön­nen Per­so­nal­kos­ten gesenkt und Fer­ti­gungs­zei­ten redu­ziert wer­den. Auch die Finan­zie­rung kön­nen wir nach Ihren Rah­men­be­din­gun­gen gestalten.

Key Facts

  • 4‑Sei­ten-Bear­bei­tung in einer Aufspannung
  • bis zu 3 Schwenkachsen
  • Bear­bei­tung von Fut­ter- und wel­len­för­mi­gen Tei­len (lünet­ten­ge­führt)
  • bis zu 4 ein­setz­bare Innen­schleif­werk­zeuge (auf B2-Achse) und 3 Außen­schleif­werk­zeuge (auf B3-Achse)
  • bis zu 850 mm Umlauf­durch­mes­ser und ca. 2.950 mm Länge die ohne zusätz­li­che Unter­stüt­zung flie­gend gespannt werden
  • Außen­schleif­schei­ben mit maxi­mal 600 mm Durchmesser
  • WOP-TouchTM Bedienoberfläche

Für #Zylin­der #Kegel #Poly­gon #Gewinde #Exzen­ter #Nuten

Für klei­nere und leich­tere Bau­teile eig­net sich auch unsere WOTAN® S3A.

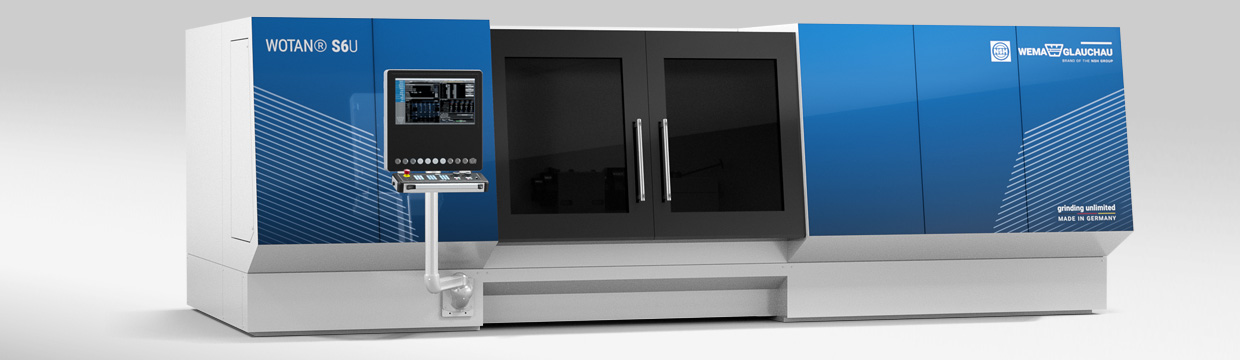

WOTAN® S6U‑F

Universal­schleif­maschinen der Bau­reihe WOTAN® S6U sind für die Bear­bei­tung mit­tel­gro­ßer bis gro­ßer Werk­stü­cke ausgelegt.

WOTAN® S6U‑L

Die S6U‑L bie­tet dank Längs­ver­stel­lung Platz für die Kom­plett­be­ar­bei­tung beson­ders lan­ger und schwe­rer Bau­teile in einer Aufspannung.

ohne Längs­verstellung

mit Längs­ver­stel­lung des Werkstückspindelstockes

max. Umlaufdurchmesser (mm)

820 mm

650/820 mm

max. Werkstücklänge (mm)

1.450 mm

2.950/3.200 mm

max. Werkstückgewicht (kg)

650 kg

650/1.300 kg

max. Innenschleifdurchmesser (mm)

620 mm

620 mm

max. Innenschleiflänge (mm)

900 mm

1.200 mm

max. Außenschleifsdurchmesser (mm)

800 mm

800 mm

max. Außenschleiflänge (mm)

2.000 mm

2.000 mm

Optionen

  • Revol­ver­spin­del­stock / Rund­tisch mit bis zu 4 Innenschleifspindeln
  • fest­ste­hende Außen­schleif­ein­heit mit einer Schleif­scheibe (30°, 45° oder 90° zur Werk­stück­achse) oder Revol­ver mit bis zu 3 Schleifscheiben
  • Werk­stückspin­del­stock mit B‑Achse
  • hydro­sta­ti­sche Werkstückspindel
  • Werk­stückspin­del mit hoch­auf­lö­sen­der C‑Achse
  • Tas­ter zur Nullpunktmessung
  • fest­ste­hende und/​ oder ange­trie­bene Abrichtwerkzeuge
  • Werk­zeug­wech­sel­sys­tem
  • Pre-Pro­zess-Mes­sung (Lage des Teils erken­nen und Null­punkt setzen)
  • In-Pro­zess-Mes­sung (ø wäh­rend des Schlei­fens mes­sen und Regeln)
  • Post-Pro­zess-Mes­sung (ø ermit­teln, Abstände prü­fen, neuen Null­punkt set­zen usw.)
  • Kühl­mit­tel­auf­be­rei­tung
  • Absau­gun­gen
  • Motor­küh­lung
  • Fern­war­tung
  • uvm.
