WEMA SI löst ein­fa­che oder kom­plexe Innen­schleif­auf­ga­ben schnell und effi­zi­ent. Ein mehr­fach besetz­ba­rer Innen­rund­tisch und ein Werk­stückspin­del­stock μm genau geführt. Wie all unsere Maschi­nen ist SI ska­lier­bar und wird für höchste Bear­bei­tungs­ef­fi­zi­enz durch spe­zi­fi­sche Bestü­ckung an Ihre Auf­ga­ben angepasst.

Weil Zeit immer eine Rolle spielt, set­zen wir kon­se­quent auf opti­mierte Abläufe: Unsere leis­tungs­fä­hi­gen Antriebe sor­gen für schnelle Ver­füg­bar­keit, zusätz­li­che Arbeits- und Peri­pher­mo­dule redu­zie­ren kos­ten­in­ten­sive Neben­zei­ten. Sie pro­fi­tie­ren davon durch kurze Zyklus­zei­ten, höhere Durch­sätze und zufrie­de­nere Kunden.

Key Facts

  • erhält­lich in 3 ver­schie­de­nen Bau­rei­hen (S3I, S6I, S10I)
  • Bear­bei­tung von Fut­ter- und wel­len­för­mi­gen Tei­len (lünet­ten­ge­führt)
  • Innenzylinder/​ ‑kegel, Innen­po­ly­gone, Innen­ge­winde und vie­les mehr
  • bis zu 4 ein­setz­bare Innen­schleif­werk­zeuge (fest auf B2-Achse)
  • hohe Stei­fig­keit durch Ein­satz von Polymerbeton-Betten
  • Außen­be­ar­bei­tung der Bau­teile möglich

Für #Zylin­der #Kegel #Poly­gon #Gewinde #Exzen­ter #Nuten

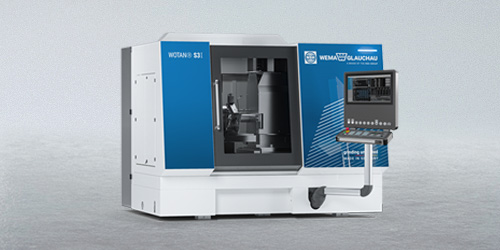

WOTAN® S3I

WOTAN® S3I

Innen­rund­schleif­ma­schine für kleine und mitt­lere Bau­teile mit fle­xi­blen Maschi­nen­kon­zept für maxi­male Wirtschaftlichkeit

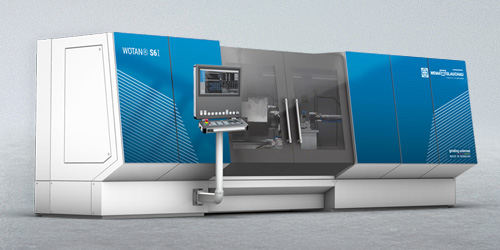

WOTAN® S6I

WOTAN® S6I

Innen­rund­schleif­ma­schine zur Bear­bei­tung sehr schwe­rer Bau­teile oder beson­ders tie­fer Boh­rungen mit höchs‍‍ter Genauigkeit

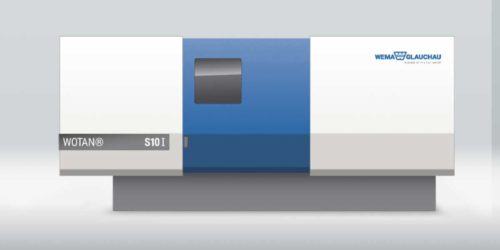

WOTAN® S10I

WOTAN® S10I

Hoch­fle­xi­ble, uni­ver­sell erwei­ter­bare Innen­schleif­ma­schine für schwere und schwerste Bauteile

max. Umlaufdurchmesser (mm)

400

650 / 820 mm

1.200 mm

max. Werkstücklänge (mm)

400 / 750 mm

800 / 1.200 / 1.800 mm

700 mm

max. Werkstückgewicht (kg)

400 kg

650 / 1.300 kg

1.000 kg

max. Innenschleifdurchmesser (mm)

350 mm

620 mm

850 mm

max. Innenschleiflänge (mm)

400 / 500 mm

650 / 1.200 mm

500 mm

Achs­ge­schwin­dig­kei­ten

0–15.000 mm/​min

0–15.000 mm/​min

0–15.000 mm/​min

Werk­zeug­rund­tisch

Direkt-/ Fremd­ge­trie­ben mit 0,00005°

Mit bis zu 4 Werk­zeug­po­si­tio­nen und einem Reitstock

Werk­stückspin­del

Wälz­la­ger, Rie­men­an­trieb ohne Messsystem
Wälz­la­ger, Direkt­an­trieb mit Mess­sys­tem als C‑Achse
hydro­sta­tisch Lager, Direkt­an­trieb mit Mess­sys­tem als C‑Achse

Wälz­la­ger, Riemenantrieb

Optionen

  • Revol­ver­spin­del­stock mit bis zu 4 Innenschleifspindeln
  • Außen- und Plan­be­ar­bei­tung möglich
  • Werk­stückspin­del­stock mit B‑Achse
  • hydro­sta­ti­sche Werkstückspindel
  • Tas­ter zur Nullpunktmessung
  • fest­ste­hende und/​ oder ange­trie­bene Abrichtwerkzeuge
  • Werk­zeug­wech­sel­sys­tem
  • Pre‑, In- und Post-Pro­zess Messsysteme
